MQ-4天燃气检测传感器

简要描述：

MQ-4天然气传感器（燃气传感器）所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当天然气传感器所处环境中存在可燃气体时，天然气传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。MQ-4天然气传感器对甲烷的灵敏度高，对酒精及其他一些干扰性气体有较强的抗干扰能力。...

主要应用：

家庭用气体泄漏报警器、工业用可燃气体报警器、便携式气体检测器。

产品特点：

对甲烷灵敏度高。抗干扰能力强。长寿命、低成本、驱动电路简单。

技术指标：

产品型号			MQ-4
产品类型			半导体气体传感器
标准封装			胶木、金属罩
检测气体			甲烷
检测浓度			300～10000ppm(甲烷)
标准电路条件	回路电压	Vc	5.0V±0.1V DC
	加热电压	VH	5.0V±0.1V AC or DC
	负载电阻	RL	可调
标准测试条件下气敏元件特性	加热电阻	RH	28Ω±3Ω（室温）
	加热功耗	PH	≤1W
	灵敏度	S	Rs(in air)/Rs(in 5000ppm 甲烷)≥5
	输出电压	Vs	2.5V～4.0V (in 5000ppm CH4)
	浓度斜率	α	≤0.6(R5000ppm/R1000ppm CH4)
标准测试条件	温度、湿度		20℃±2℃；55%±5%RH
	标准测试电路		Vc:5.0V±0.1V ； VH:5.0V±0.1V
	预热时间		不少于48小时
	氧气含量		21%(不低于18%，氧气浓度会影响传感器的初始值、灵敏度及重复性，在低氧气浓度下使用时请咨询使用）
寿命			10年

注：产品参数如有变动，恕不另行通知

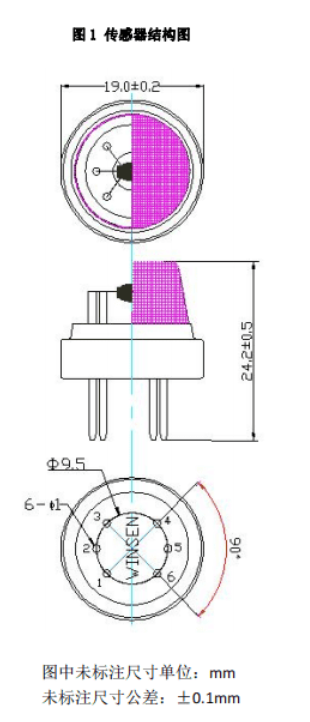

产品尺寸：
