一文搞懂激光气体分析技术

时间:2023-04-19 作者:炜盛科技 本文网址:www.winsen-iot.cn/index.php/hangyezixun/237.html 点击次数:

利用激光进行气体检测分析有很多技术路线,主要包括直接吸收测量技术、波长调制技术、腔衰荡技术、激光诱导荧光技术、激光拉曼光谱技术、激光光声光谱技术等。这里主要讨论其中的前两项,这也是我们平常口中的激光气体分析技术,也就是可调谐激光吸收光谱技术,简称TDLAS。




基本原理

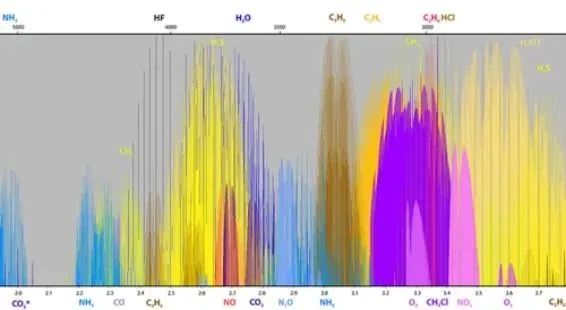

绝大部分气体都有光谱吸收,但由于气体的分子结构不同,有的气体吸收谱线多,有的气体吸收强度大,而且吸收波长也不一样。光谱法就成为一种广泛应用的气体检测方法。


TDLAS是利用光通过被测气体(如图所示),每种气体对特定波长的光存在吸收作用,气体浓度越大,吸收作用越强,通过测量被吸收后的光能进行气体浓度的计算。

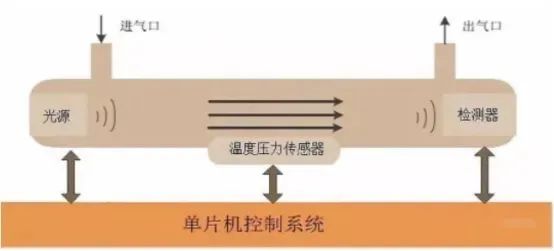

图 基于光谱吸收气体分析技术的基本结构组成




激光气体分析核心部件




激光气体分析主要部件也包括光源、气室、检测器、控制检测电路等几个部分。


(1)激光光源

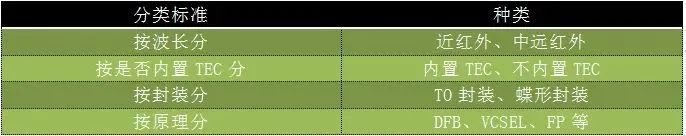

激光光源根据原理分主要有DFB、VCSEL、FP等几种;按照波长分为近红外和中远红外激光器;按照是否内置TEC分为内置TEC和无内置TEC两种;按照封装可分为TO封装和蝶形封装等。一般蝶形封装都内置了TEC和热敏电阻。



激光器的所有参数中波长是最重要的一个,波长决定了可以检测什么气体以及吸收强度有多大,同时波长也是激光器价格的决定因素。


相同波长的激光器,是否内置TEC也存在较大的价格差异。内置TEC和热敏电阻的激光器易于控温,设计较为简便,温度响应也较快;没有内置TEC的激光器需要外置TEC和热敏电阻,温控结构设计影响因素很多,设计难度大。


(2)气室

由于激光拥有很高的调制频率,同时激光芯片作为近似的点光源,可以实现高度平行的平行光束,因此激光气体分析可以实现开放光路和气体流通池两种方式,具体分类如图所示。


激光气体分析技术气室结构


放光路一般用于实现原位安装式或者遥测式。


原位安装式一般用于管道、烟道等工况的在线监测,其最大优势就是系统不用预处理,响应速度快,但也取决于工况,并不是所有复杂工况都适用于原位安装。比如粉尘大、震动太强、管道细的场合就不适合原位安装。


图 原位式结构


遥测式主要用于可燃气泄漏、大气污染物监测等方面。主要优势是移动式监测;可对光通过空间内的被测气体进行测量。对寻找可燃气泄漏点、高空大气污染物等有一定优势。

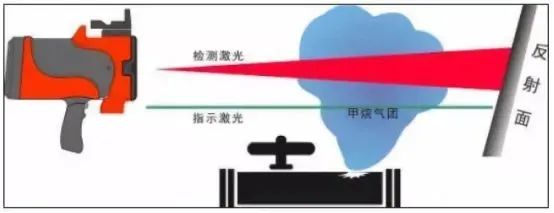

图  遥测式结构


流通池主要分为单管式、怀特池、赫里奥特池等常见结构,也有其他形式的各种谐振腔。流通池的主要优势是可以在较小的体积内实现很长的光程,如几米至几十至上百米。各种谐振腔甚至能实现数千米的光程,由于谐振腔的使用较为复杂,限制也较多,这里不做详细介绍。


单通道式是最简单的气室结构,简单稳定成本低是其最大优点。怀特池和赫里奥特都可以在较小的空间内实现较长的光程,一般可以实现几米到几十米的光程,更长的光程受反射镜反射效率、结构稳定性、条纹干涉等影响,实现难度大。


(3)检测器


检测器最常见的主要有硅光电池、铟镓砷光电二极管、锗光电二极管等,硅光电池主要在近红外区有较强响应,铟镓砷和光电二极管可在中红外有较强的响应。

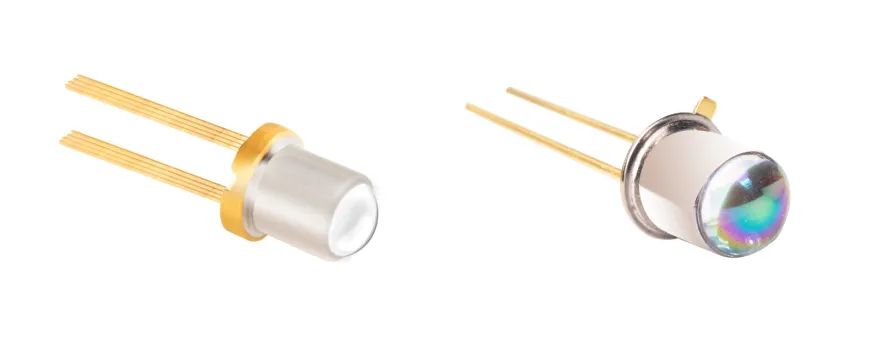

炜盛科技激光器、探测器


激光器自带TEC和NTC,带准直镜,光路无需调整,波长稳定,功率输出高;

探测器光学敏感区域(Ф500µm),高响应度,正面发光,双面焊盘,针对甲烷 (CH4) 检测(1653nm)进行了优化,提高了在低温环境中的响应度。




激光气体分析技术的应用




激光气体分析产品实现的技术方案有很多种,需要根据具体目标进行设计,主要根据检测量程、背景气体、使用工况、成本等因素综合考虑。


目前,基于TDLAS技术的传感器可以用于测量甲烷、氨气、一氧化碳、一氧化氮、硫化氢、氧气等多种气体,可广泛用于石油、化工、冶金、电力、煤矿、矿山等工业领域的微量有毒有害气体检测;地下管廊、九小场所等商业领域的易燃易爆气体检测;以及家用甲烷检测等。

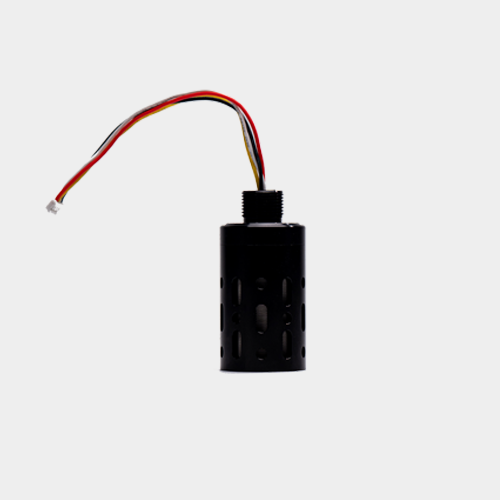

炜盛科技激光甲烷传感器


炜盛科技激光气体探测系列激光器、探测器、传感器完全自主研发、自主生产、自主封测,全链条可控,不存在“卡脖子”技术,在技术自主性、成本可控性方面独具优势。


激光吸收光谱技术发展方兴未艾,随着光电子器件的发展以及应用领域的拓展,这一技术将向中远红外、低成本、集成化的方向发展,也将有更广阔的应用!
