红外二氧化碳气体传感器的原理与应用

图源网络

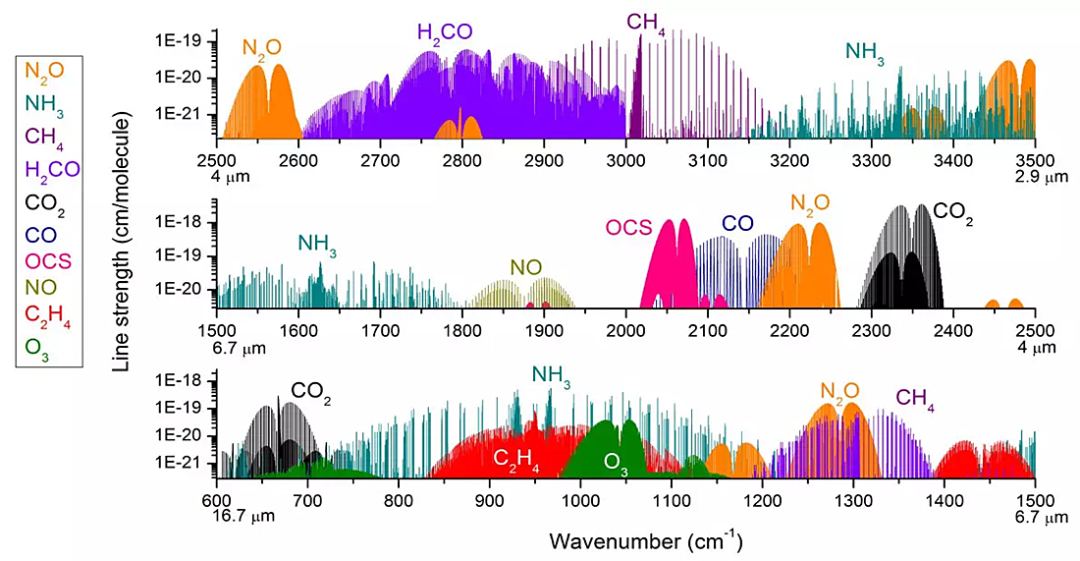

对于红外二氧化碳传感器来说，传感器内部配备了一个红外光源，通常是一个红外发光二极管（LED）或者更专业的红外光源，它会发射出特定波长的红外光。当这束红外光穿过含有二氧化碳的气体样本时，二氧化碳分子会吸收特定波长的红外光，吸收的程度与气体中二氧化碳的浓度成正比。

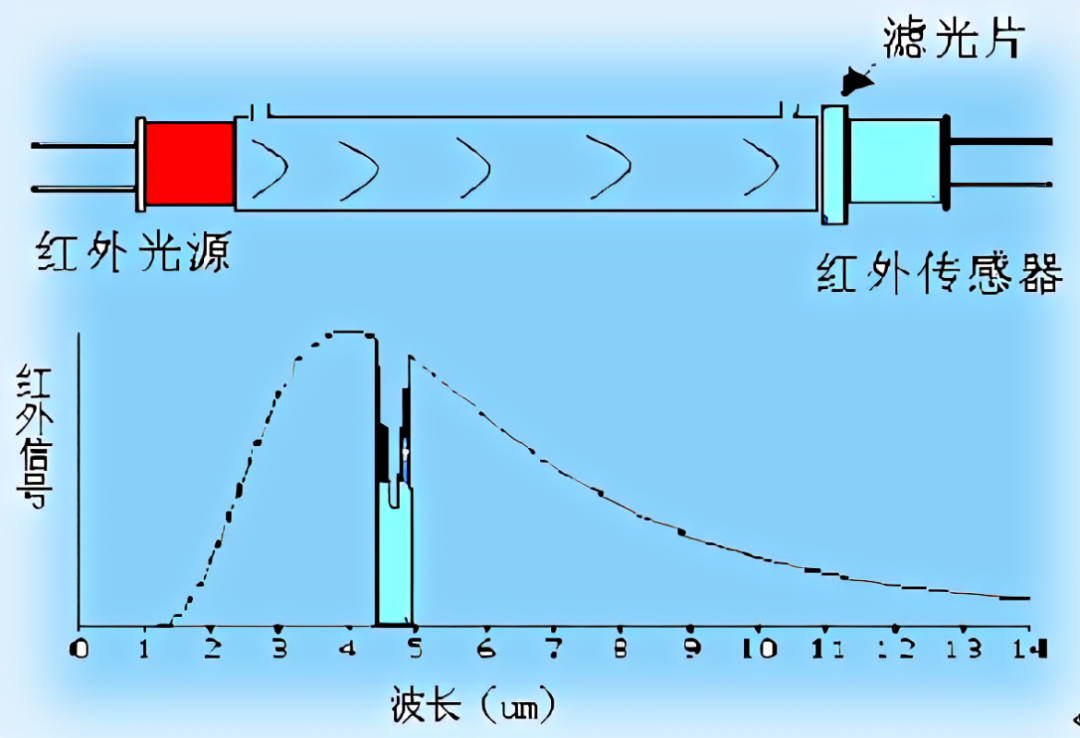

为了精确测量特定于二氧化碳吸收的光强度，光路中会设置一个窄带滤波片，这个滤波片只允许透过4.26μm附近波长的光，从而排除其他未被吸收光线的干扰。透过滤波片的光线随后到达红外探测器，探测器测量剩余光的强度，这个强度的降低量直接反映了被二氧化碳吸收的光量。

探测器产生的信号会被送入传感器模块的微控制器单元（MCU），通过电路和软件算法进行线性化处理，将接收到的光强信号转换成与二氧化碳浓度成比例的电信号，转化成数字或模拟输出，方便用户读取。

图源网络

为了提高测量的准确性和稳定性，许多红外二氧化碳传感器会采用双通道设计，即一个测量通道和一个参比通道，参比通道不通过被测气体，只提供一个基准，用来补偿如温度、湿度等环境变化对光强度的影响。

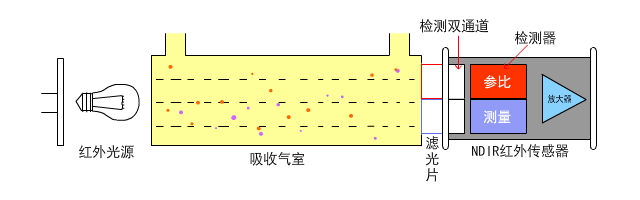

双通道红外二氧化碳传感器原理图

（图源网络）

这种基于红外吸收的测量方式因其具有选择性好、寿命长、不依赖氧气、受环境干扰小、不易中毒、精度高等各种优点，被广泛应用于各种环境监测、工业控制、农业温室管理、室内空气质量监控等领域。
